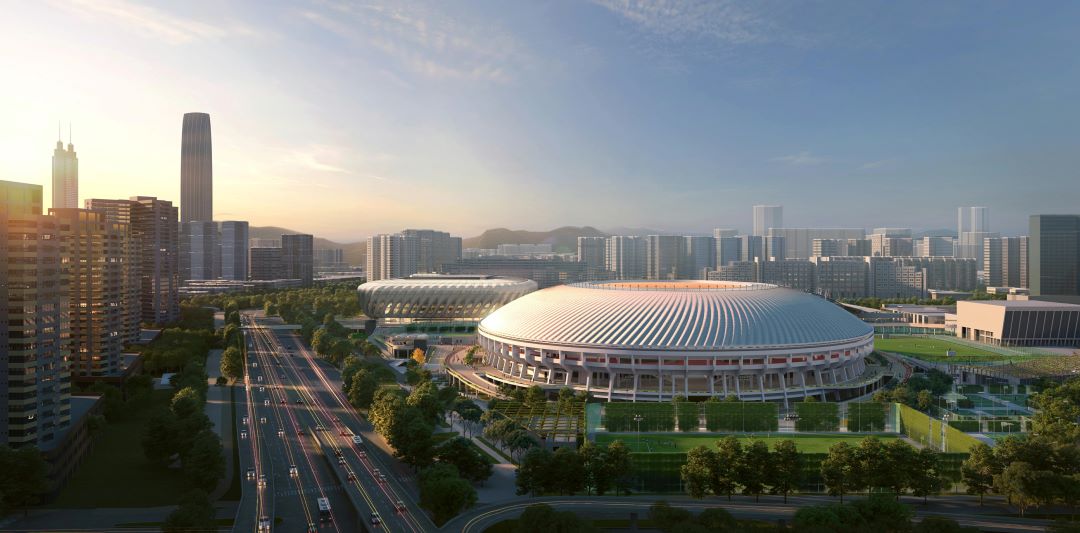

本项目金属屋面由中建深圳装饰有限公司设计和施工，金属屋面约3万平方米，阳光板屋面约5000平方米，其中金属屋面整体外观形状为椭圆形，由旋转波浪单元首尾相连。外层为开放式双曲蜂窝铝板，内层为铝镁锰合金直立锁边系统，两者之间通过波浪起伏异形铝龙骨连接。

金属屋面表皮模型逻辑

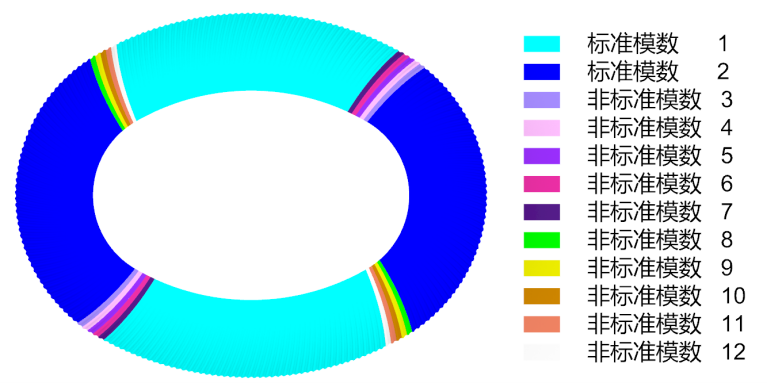

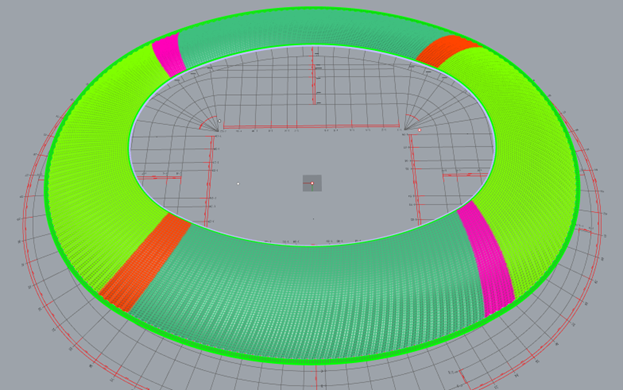

体育场金属屋面的基础面为两两相等的四段标准圆环面组成，轴心对称组成（图2），屋面蜂窝板整体为旋转波浪造型，装饰板总数量为216瓣，标准造型有2种模数，在圆环相切处由于装饰板斜跨两个圆弧面导致模数为非标准部分，一共10种模数。

金属屋面檩条龙骨与内圆弧切线方向垂直布置，因其旋转造型，单一模数装饰条的边线横跨整数个龙骨分区，每个单一模数板的远端截面为三段相切圆弧，弧线高度为450mm，整体截面渐变，弧线高度均匀降低，直至近端为水平直线（图6）。最终依据模数划分图将整个屋面装饰条全覆盖，即为本项目金属屋面的整体外观效果。

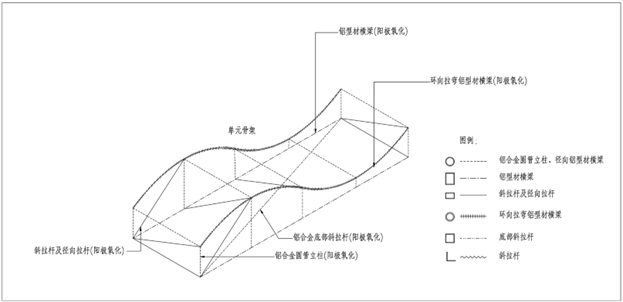

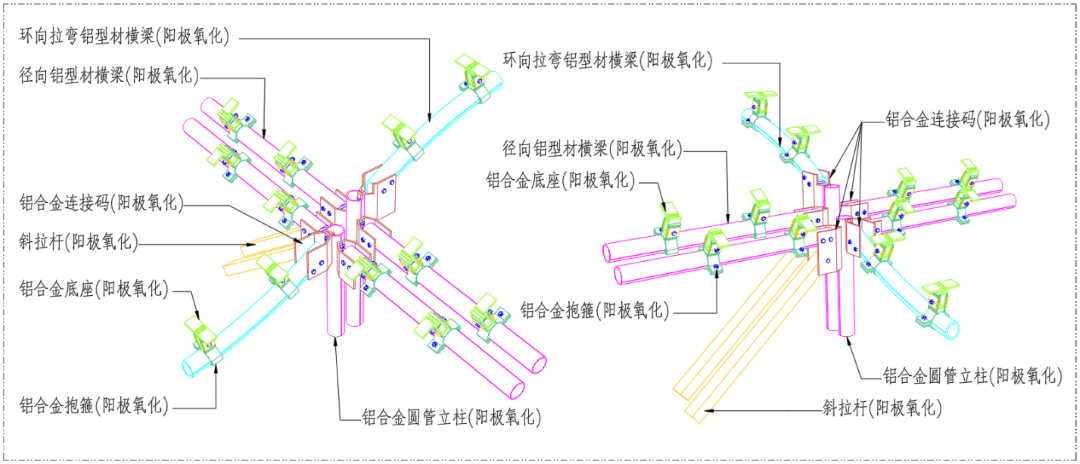

设计阶段曲面分析我们得到蜂窝板种类有1080种，波峰与波谷蜂窝板各540种类型，不同的蜂窝板种类对应不同的骨架单元，每一种骨架单元龙骨组装形式相同，但是角度与龙骨尺寸均有变化，龙骨之间连接通过特定角码固定。设计难点是如何保证角码能适配龙骨的角度变化，最终我们选定8种角码模具图来适应不同种类龙骨间的固定以及角度调节。

金属屋面龙骨加工组装数据提取过程

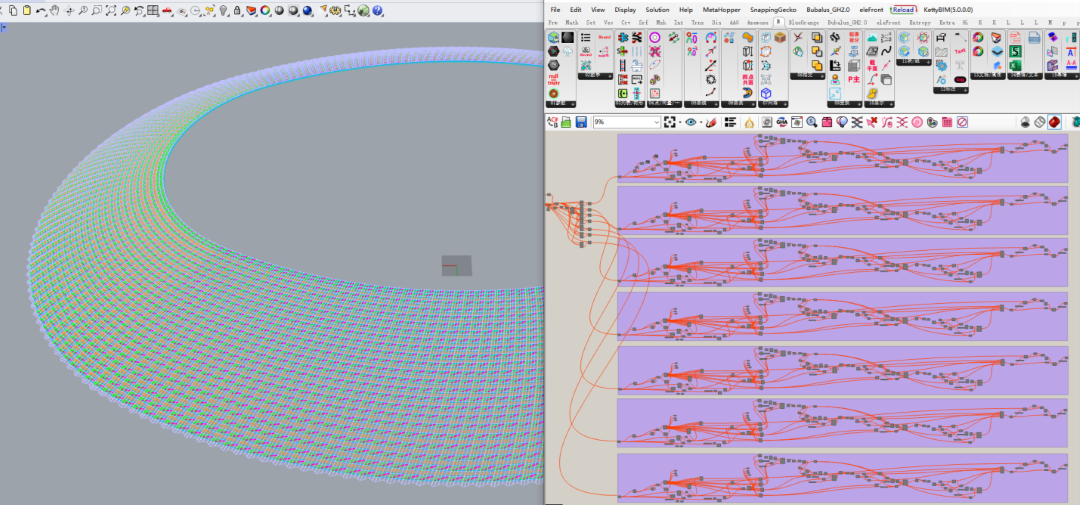

   首先我们以蜂窝板表皮为基准面，通过Grasshopper创建出龙骨模型 （图16），其次对不同的单元骨架进行编号 （图17），骨架内的每一根龙骨对应不同的编号并配标准的龙骨加工图 （图18），最后通过模型导出对应的加工清单数据。
